l 多注膠槍、多膠缸，可在一臺設備上進行不同顏色或型號膠料的生產

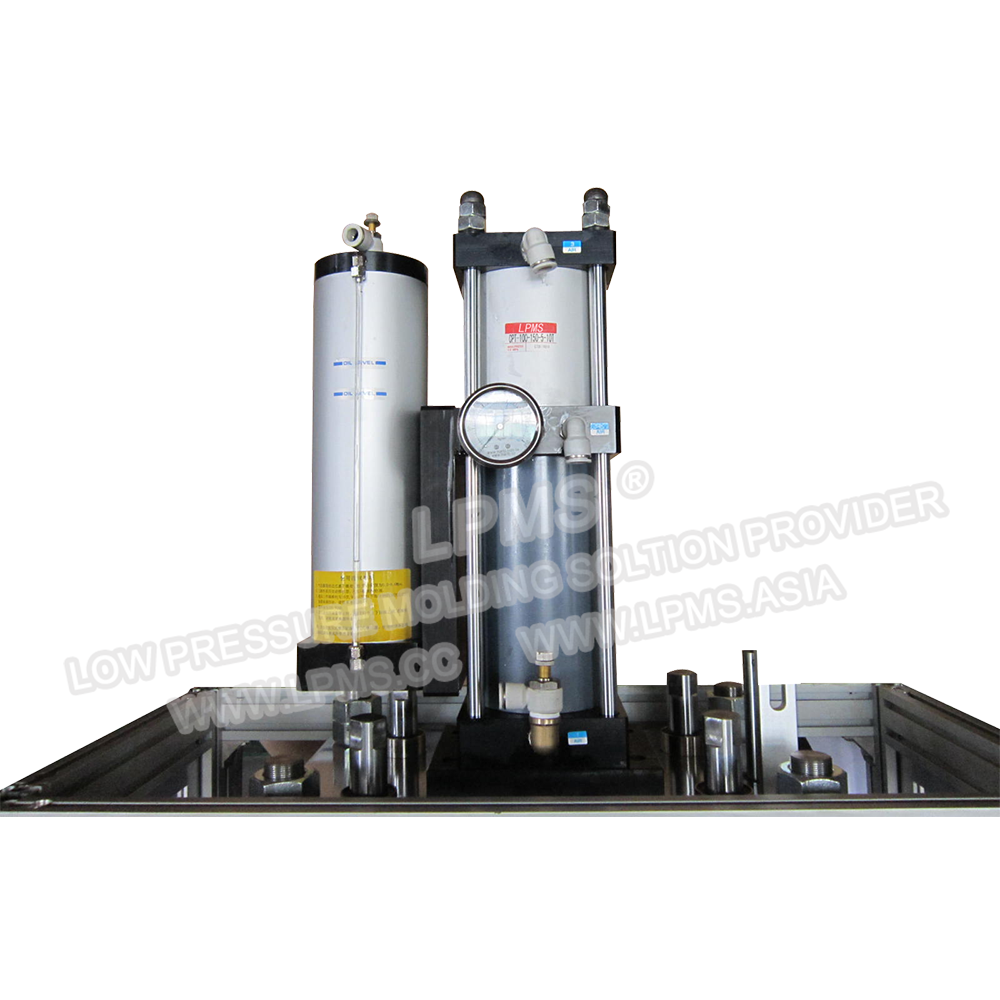

l 采用氣液增壓缸，適合注膠面積較大、注膠量大產品的大批量生產
l 自診功能和各種故障報警
l 注膠壓力可通過面板壓力調節閥進行調節
l 操作臺和熔膠系統采用分體布局，使用靈活
l 注膠系統各部件采用模塊化設計,維修及保養方便快速
l 多段控溫， 膠缸、膠管和膠槍均可獨立控制
l 定時加熱、超溫報警和自動停止加熱功能
l 工作保護采用雙手操作按鈕、光柵
l 標準化、系列化模架設計，方便快速更換模具
l 產品頂出裝置,方便取出產品
運用范圍
側式注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型后產品具有絕緣與防水等性能。廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸 / 重量 | 1120 mm x 1000 mm x 2310 mm / 1200 Kg |
占地面積 | 2000 mm x 2000 mm |
工作臺面離地高度 | 860 mm |
包裝尺寸 / 重量 | 1310 mm x 1150 mm x 2330 mm / 1300 Kg |
熔膠系統與數量 | MT-05 x 3或更多 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G02 / 36.4° |
注膠管編號與數量 | LPMS-H16J x 2或更多 |
輸入電壓 3 | 200-240 VAC / 1 Phase / 50 Hz |
溫控分區 | 9 |
溫度范圍 4 | 室溫至250℃ |
最大功率 | 13.5 Kw |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1m3 / min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5T（選配10T） |
合模行程 | 150 mm |
控制系統 | 7 in”人機界面，PLC控制 |
安全保護 | 光柵 |
標準模具尺寸 | N/A |
模具最大尺寸 | 600 mm x 180 mm x 275 mm |
可注塑產品設計最大尺寸 | 500 mm x 70 mm x 10 mm |
機臺和模具外型尺寸圖
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
