注膠壓力大小可由壓力調節閥調節
工作臺和熔膠系統一體式設計
注膠系統各部件采用模塊化設計
機器帶有自診功能和各種故障報警
三段控溫, 膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱功能
工作保護采用雙手操作按鈕、安全門
旋轉式操作屏
產品頂出裝置
運用范圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型后產品具有絕緣與防水等性能。
廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1200 mm x 785 mm x 1720 mm / 400 kg |
工作臺面離地高度 | 850 mm |
包裝尺寸 / 重量 | 1300 mm x 900 mm x 1900 mm / 450 kg |
溶膠系統與數量 | MT-05-800A x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-LG08 x 1 / 36.4° |
注膠管編號與數量 | LPMS-LH22J x 1 |
輸入電壓 | 200-240VAC / 1 Phase / 50 Hz |
溫控分區 | 3 |
溫度范圍 | 室溫至250℃ |
最大功率 | 4.5 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣缸 |
合模力 | 最大1.2T |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 25 mm |
控制系統 | 7 in”人機界面，PLC控制 |
安全保護 | 雙手操作按鈕、安全門 |
標準模具尺寸 | 230 mm x120 mm x150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x150 mm |
可注塑產品設計最大尺寸 | 60 mm x 50 mm x 18 mm |

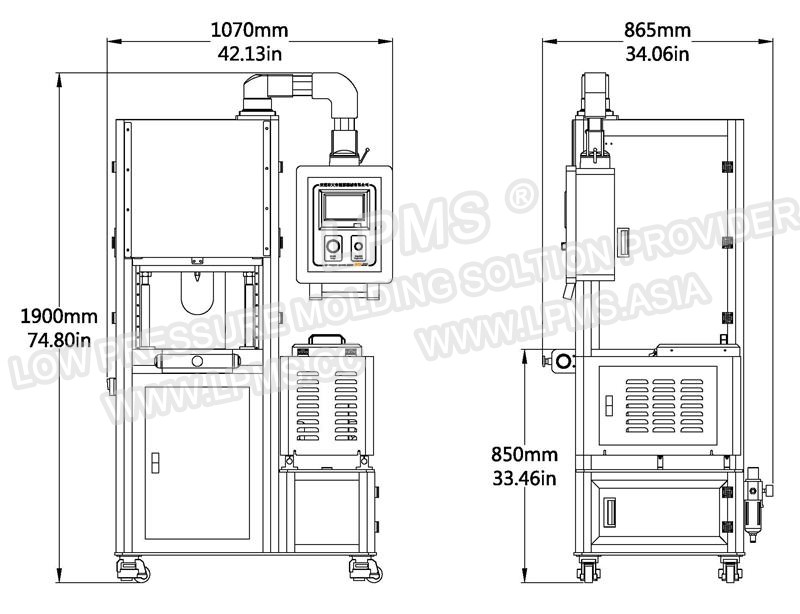

低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
